South Quay Plaza 4

Galería BIM de Alimak utilizada en el proyecto de construcción de South Quay Plaza 4

Un segundo prestigioso desarrollo en South Quay Plaza, en Canary Wharf, ha elegido productos Alimak para ayudar en la construcción. Este es uno de los primeros proyectos en los que Alimak utilizó su galería de Modelado de Información de Construcción (BIM) para apoyar la planificación.

MONTACARGAS DE OBRA Y PLATAFORMAS DE TRANSPORTE

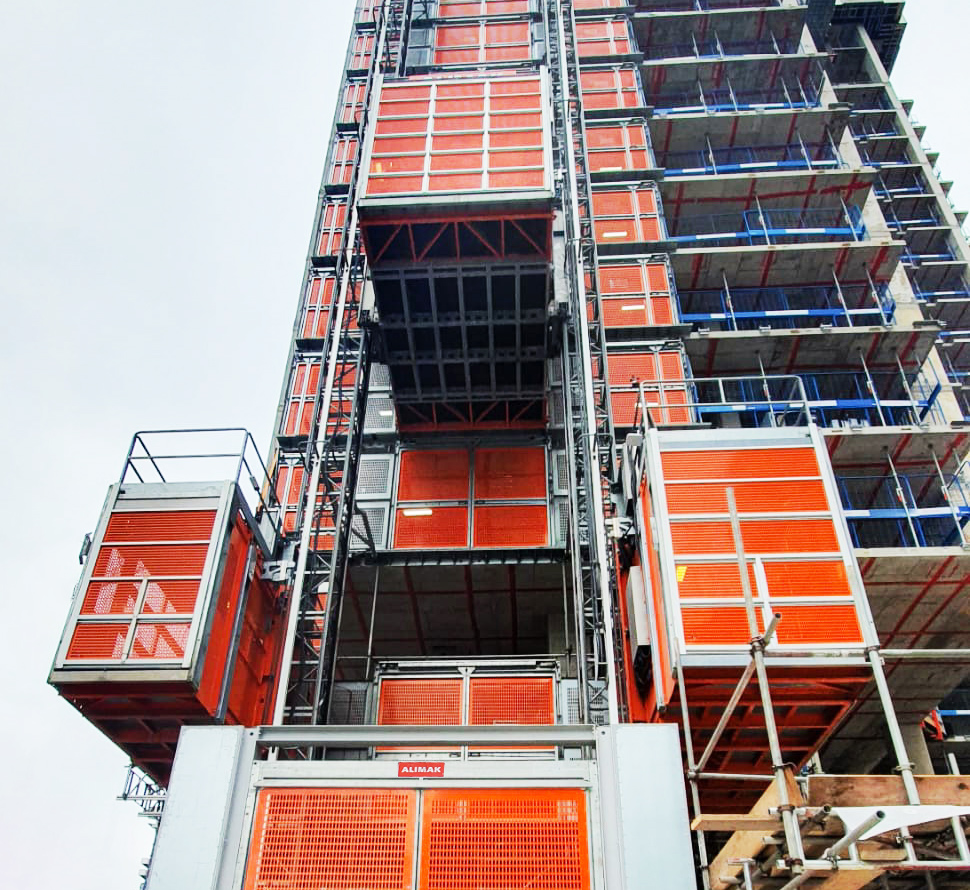

Hay cinco montacargas de obra Alimak trabajando en el proyecto de desarrollo de South Quay Plaza 4. Un Mammoth de doble mástil, un Scando 650 XL FC-S y un Scando 650 FC están instalados en una configuración Triplex, dando servicio a 55 paradas hasta 190 m.

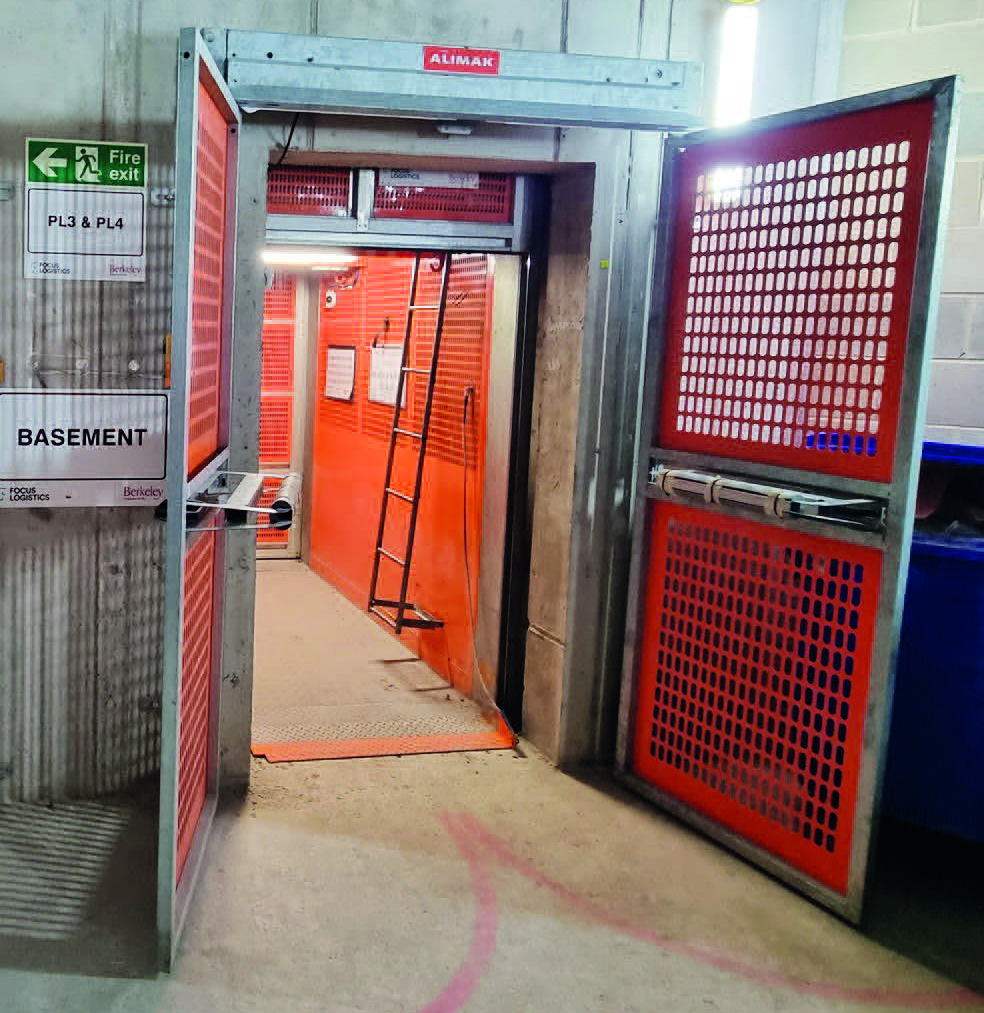

Dos montacargas de obra Alimak Scando 450 FC dan servicio a 53 plantas, incluidas dos plantas de sótano, dentro del núcleo del edificio. Por último, una plataforma de transporte Alimak TPL 1000 proporcionará acceso a las dos plantas superiores del edificio. La experiencia de Alimak en proyectos similares, incluidas las primeras fases en SQP, nos permitió mejorar digitalmente el BIM del producto para garantizar que las mejoras de diseño se validaran antes de la instalación.

PROYECTO

South Quay Plaza 4 es un desarrollo de Berkeley Group y ha sido diseñado por Foster+Partners. Una vez finalizado, tendrá 58 plantas, e incorporará unidades residenciales y comerciales, así como una terraza comunitaria y un jardín en altura.

GALERÍA BIM DE ALIMAK

La galería BIM de Alimak contiene modelos 3D con información clave integrada de nuestros montacargas de obra. Los modelos BIM pueden configurarse según las necesidades del cliente, lo que les permite simular el uso de nuestros productos en la fase de planificación de un proyecto.

El proyecto South Quay Plaza 4 utilizó el modelo NAVIS con el BIM de Alimak integrado. Esto significó que pudieron configurar los modelos BIM exactamente según la configuración requerida y simularlos dentro del entorno específico del proyecto, lo que ayudó a lograr una solución “a la primera”.

La galería BIM ha sido desarrollada por el equipo de Alimak en Borås, Suecia, y está disponible en nuestro sitio web.

RETOS DEL PROYECTO

El edificio está muy cerca de la línea de tren DLR de Londres, por lo que había un espacio muy limitado para instalar el montacargas. Los ingenieros de Alimak tuvieron que mantenerse a 5 m del DLR y no se permitió elevar el montacargas por encima del puente del DLR. Durante la instalación se creó una zona de exclusión cerrando las puertas de entrada y salida de la obra. A continuación, los montacargas se izaron cuidadosamente hasta su posición.

Para ayudar a garantizar que los productos de Alimak den servicio a la obra de la forma más eficiente, los montacargas instalados externamente en la configuración Triplex se han hundido 1,5 m en el foso. El resultado es que el suelo del montacargas queda a nivel del terreno, lo que proporciona tiempos de carga y descarga más rápidos.

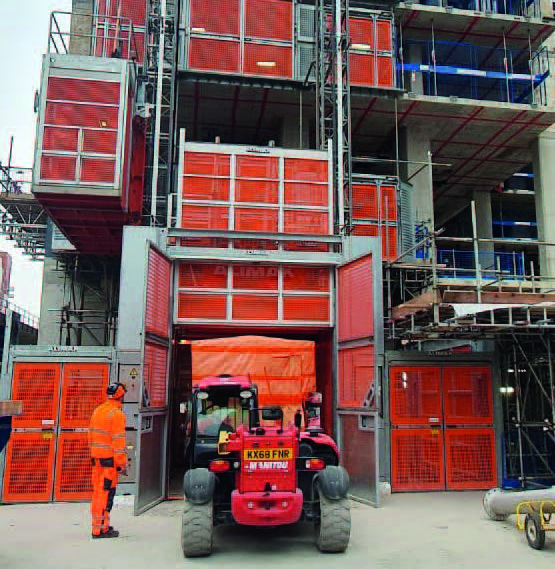

Parte de la obra requiere que los paneles de fachada se descarguen de un camión a una plataforma con ruedas. Para ayudar en ello, los ingenieros de Alimak diseñaron una puerta a medida de 4,2 m de altura para el montacargas Mammoth (la altura estándar es de 2,8 m). Estas puertas a medida permiten que la plataforma que transporta los paneles de fachada se empuje directamente al montacargas, lista para ser transportada a la planta correspondiente. Las puertas a medida cuentan con una extensión de acero en la hoja de la puerta que proporciona la altura adicional. Cuando no se requiere, la extensión puede bloquearse, permitiendo que solo se abra la parte de tamaño estándar de la puerta.

DETALLES DEL ELEVADOR

Ubicación: South Quay Plaza 4, Londres, Reino Unido
Aplicación: Edificio de gran altura
Modelos de montacargas: x Alimak TM Mammoth 55/50, 1 x Alimak Scando 650 FC-S XL 25/50, 1 x Alimak Scando 650 FC 32/39, 2 x Alimak Scando 450 FC 17/22
Modelo de plataforma de transporte: 1 x Alimak TPL 1000
Capacidad: 1.000 – 5.500 kg
Dimensiones de la cabina del montacargas (An x L x Al): 3,0 m x 5,0 m x 3,0 m, 2,0 m x 5,0 m x 2,8 m, 1,5 m x 3,9 m x 2,3 m, 1,4 m x 2,2 m x 2,0 m
Dimensiones de la plataforma de transporte: 2,4 m x 1,9 m x 2,4 m
Velocidad: 24 m/min – 100 m/min
Altura de elevación: Varía entre 99 m – 190 m
